一、 序言
针对中大型机箱仪器仪表备，
本规范原测旨在指导仪器设备布线过程中满足电磁兼容性（EMC）要求，通过合理规划线路布局、分离干扰源与敏感回路、优化接地与屏蔽措施，确保设备在复杂电磁环境中稳定运行且不对外产生过度电磁干扰。核心原则包括：高压与低压线路分离、信号与电源线路分离、交流与直流线路分离，并遵循“强弱分离、动静隔离、分线分区”的布线逻辑。
二、 布线基本原则
1. 线路功能分类隔离
l 高压与低压分离：高压线路（如电源输入、驱动电路）与低压控制/信号线路间距≥200mm，或通过金属隔板/接地屏蔽层物理隔离；高压电缆需选用双层绝缘结构，外层屏蔽层单点接地。
l 信号与电源分离：模拟信号线、数字通信线与电源线保持≥50mm间距，必要时采用屏蔽电缆并两端接地；敏感信号线（如传感器、低电平模拟输入）应独立走线，避免与功率电源线平行布设。
l 交流与直流分离：交流动力线（如AC 220V/380V）与直流控制线分设线槽/线管，交流线需加装滤波器抑制高频谐波，直流线避免与交流线交叉缠绕。
2. 电磁干扰防护等级划分
l 根据设备EMC敏感度分级（如A级工业环境、B级民用环境），确定布线屏蔽等级：高敏感设备采用全金属封闭线槽，普通设备使用带屏蔽层的电缆；关键信号线（如CAN总线、以太网）需采用双绞屏蔽线，并配备铁氧体磁环抑制共模干扰。

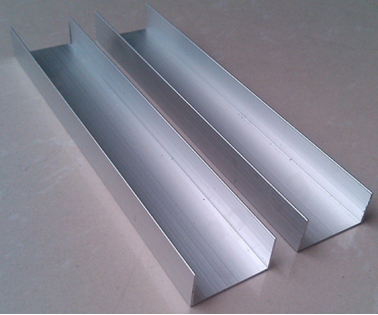

金属U形槽
三、 内部布线技术要求
1. 电缆选型与敷设
l 电源线：主电源线选用耐高压、阻燃型电缆，交流电源线采用三相五线制（TN-S系统），N线与PE线严格分开；直流电源线根据电流大小选择线径，避免过载发热。
l 信号线：低频模拟信号使用双绞线，高频信号（＞1MHz）采用同轴电缆或光纤；屏蔽层需单端接地（设备侧或控制柜侧），避免形成接地环路。

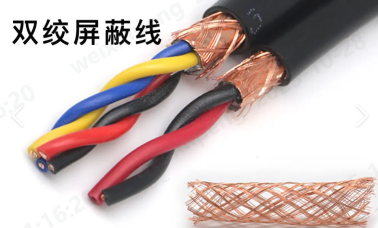

双绞屏蔽线
l 特殊线路：高压脉冲线、射频信号线需单独穿管，避免与低压线共槽；电机驱动线与编码器信号线分开布设，防止电机噪声耦合。
l 内部线束的长短要求，合适，匹配就行，超标准长度的线束，会导致内部干扰。
2. 接地与屏蔽措施
l 接地系统：采用星形接地网络，设备金属外壳、屏蔽电缆屏蔽层、滤波器接地端均接至同一接地母排，接地电阻≤4Ω；敏感设备需增设浮地隔离或差分接地。
l 屏蔽结构：金属机箱/机柜需完整接地，线槽/线管需连通形成连续屏蔽体；电缆入口处加装EMI滤波器，孔洞需用导电衬垫密封。
3. 滤波与保护装置
l 电源入口：安装交流电源滤波器（含X/Y电容、共模电感），抑制差模/共模噪声；直流电源输出端加装LC滤波电路。
l 过压保护：高压线路配置浪涌保护器（SPD），信号线采用TVS二极管钳位；所有接线端子需做绝缘处理，防止意外短路。

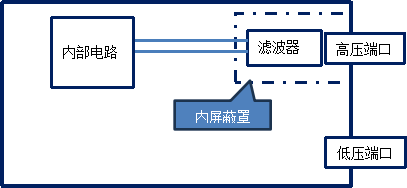

l 接口电路的滤波、防护以及隔离器件靠近接口放置，如下图所示，可以有效的实现防护、滤波和隔离的效果。如果接口处既有滤波又有防护电路，应该遵从先防护后滤波的原则。因为防护电路是用来进行外来过压和过流抑制的，如果将防护电路放置在滤波电路之后，滤波电路会被过压和过流损坏。
机箱端口滤波器放置
四、 安装与维护规范
1. 布线工艺要求
l 线路固定：电缆需用扎带/线夹固定，避免自由摆动；弯曲半径≥6倍电缆外径，防止绝缘层损伤。
l 标识管理：每条线路标注功能、电压等级、去向信息；高压/危险线路贴警示标签，线槽盖板标注“高压危险”字样。
l 环境适应性：布线区域远离强电磁场源（如变频器、大功率电机），避免高温、潮湿、腐蚀环境；户外设备需选用防水防紫外线电缆。
2. 验收与检测
l 施工后需进行绝缘电阻测试（≥20MΩ）、接地连续性测试；使用频谱分析仪检测设备辐射骚扰水平，确保符合EN 55011/CISPR 11标准。
l 定期维护：检查电缆老化、接地松动、屏蔽层破损情况；清理线槽积尘，防止因灰尘导电引发局部放电。
五、 总结
本规范需结合具体设备特性及使用场景调整实施细节，如精密仪器需增加额外屏蔽层，工业机器人需考虑动态布线抗振动设计。所有布线方案应经EMC预兼容测试验证，确保满足产品认证要求。
注：以上分析报告与您分享，共同探讨，如有不足之处敬请指正，
