笔电、 Mini PC主板端口ESD设计方案



一,序言

笔记本电脑或平板电脑以高度集成的硬件结构适配多元场景:其核心由处理器与显卡组成运算中枢,搭配固态硬盘实现快速启动与文件读取,内存保障多任务流畅运行;轻薄机身内嵌高分辨率屏幕与全尺寸键盘,通过触控板、摄像头及丰富接口连接外设,满足从文档处理、视频会议到轻度娱乐的便携需求,成为现代人移动办公与学习的全能工具。

笔记本电脑作为高度集成的精密电子设备,其内部电路板、芯片组件及存储单元对静电放电(ESD)极为敏感。静电电压虽常在人体接触中难以察觉,但瞬间释放的强电流足以击穿芯片内部的纳米级绝缘层,导致核心芯片损坏或高速信号完整性下降。尤其在干燥环境或合成纤维材质接触场景下,人体静电积累风险加剧,若未采取防静电措施,操作时指尖与主板接口的微小接触就可能成为致命隐患。无论是个人日常维护还是专业运维,严格遵循静电防护规范,都是保障设备稳定性、延长使用寿命、避免数据灾难的关键举措。本文介绍适合笔记本电脑系统的防护方案以及防护器件推荐。

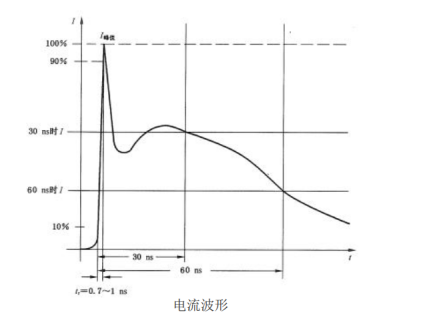

二,ESD测试波形

Ø 引用IEC61000-4-2标准, 采用150pF/330Ω套管, 接触放电± 各10次、 空气放电± 各10次

放电时间间隔1s。 电流波形和原理图如下:






三,端口ESD防护电路设计

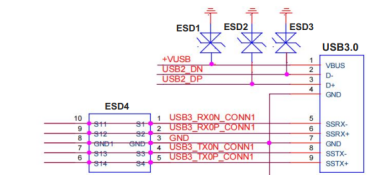

1.USB3.0  端口



位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

ESD1

HEL0501P1

5V

15pF

DFN1006(0402)

30KV

20KV

双向

ESD2
ESD3

HEU0501P1

5V

0.3pF

DFN1006(0402)

30KV

30KV

双向

ESD4

HEU0524PC

5V

0.3pF

DFN2510

20KV

8KV

双向

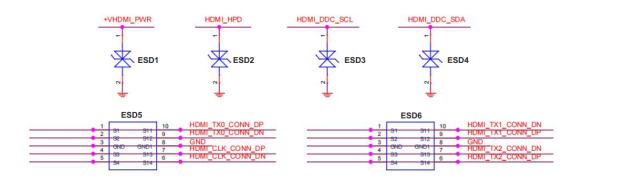

2.HDMI 端口



位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

ESD1 ESD2 ESD3 ESD4

HEL0501P1

5V

15pF

DFN1006(0402)

30KV

20KV

双向

ESD5 ESD6

HEU0524PC

5V

0.3pF

DFN2510

20KV

8KV

双向

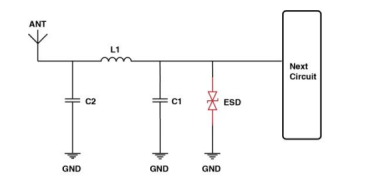

3. 天线 端口

位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

空气放电

接触放电

ESD

HEU0501P1

5V

0.3pF

DFN1006(0402)

30KV

30KV

双向



4. Type 端口

位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

V1~V6

HEL0501P1

5V

15pF

DFN1006(0402)

30KV

20KV

双向

E23 E22

HEU0524PC

5V

0.3pF

DFN2510

20KV

8KV

双向

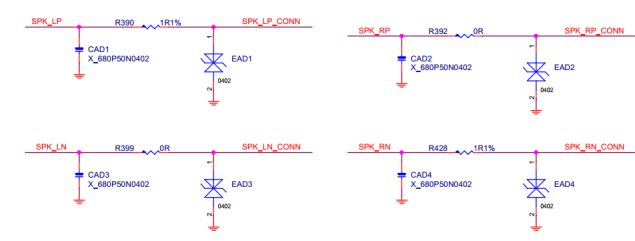

5. 扬声器端口

位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

EAD1 EAD2 EAD3 EAD4

HEL0501P1

5V

15pF

DFN1006(0402)

30KV

20KV

双向

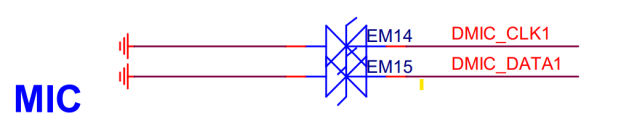

6. MCI音频端口

位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

EM14 EM15

HEN0501P1

5V

3pF

DFN1006(0402)

15KV

8KV

双向

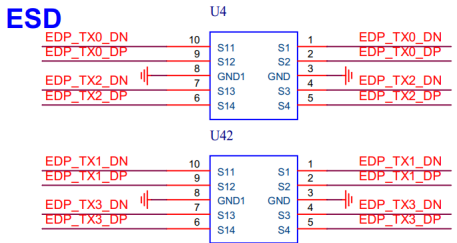

7.  屏接口

位号

ESD型号

工作
电压

结电容

封装(PCB尺寸)

静电极限电压

极性

空气放电

接触放电

U4 U42

HEU0524PC

5V

0.3pF

DFN2510

20KV

8KV

双向



四,layout布局及多路径防护

上面的内容讨论了各端口ESD布局原理图设计,各端口增加ESD器件之后,那么是不是本产品ESD测试就可以高枕无忧了呢?并不是这样,情况有时更复杂,

增加了主线路的ESD保护,只是保证了主要通道的ESD静电能得到抑制,但是还有很多其它路径是无法保障的,要多管齐下,才能提升产品ESD抗干扰能力,

1,PCB布局,ESD器件与端口,与芯片之间的地回路,保持最短,三者地之间最短联通,才能形成最小回路,

2,ESD器件最好要和端口芯片在同一PCB层面布局,

3,避免空间辐射问题,是静电的一个跟径,它避开主电路,窜扰到临近电路而形成干扰,

4,共阻抗耦合,USB端口的接地路径和主板其他敏感电路的接地路径,共享了一段阻抗而地平面本身有寄生电感。当巨大的ESD电流(可达数十安培)瞬间流过地平面时,会在共享的地路径上产生一个瞬间的电压抬升(ΔV = L * di/dt)。

这个“地弹”会使得所有以这个地为参考的芯片,其地电位瞬间不再是0V,从而导致逻辑错误或电路失调,而产生机品工异常



分享与您共同探讨,如有不足之处敬请指正,





技术交流 13723783280 袁工 (微信同号)
